Jaki jest wpływ zginania kabli na jakość sygnału kabla światłowodowego MPO 12?

Hej! Jako dostawca kabli światłowodowej MPO 12 widziałem z pierwszej ręki, w jaki sposób zginanie kablowe może zadzierać z jakością sygnału. Na tym blogu rozbiję wpływ zginania kabli na jakość sygnału kabli światłowodowej MPO 12 i dlaczego ma to dla Ciebie znaczenie.

Zacznijmy od podstaw. Kable światłowodowe MPO 12 są zaprojektowane do obsługi transmisji danych o dużej prędkości. Są używane w wielu miejscach, takich jak centra danych, sieci telekomunikacyjne i Enterprise Lans. Kable te mają 12 włókien w jednym złączu, co sprawia, że są bardzo wydajne do przesyłania dużej ilości danych jednocześnie.

Co się stanie, kiedy zginasz te kable? Okazuje się, że zginanie może powodować prawdziwe bóle głowy dla jakości sygnału.

Jak zginanie wpływa na utratę sygnału

Jednym z głównych sposobów, w jaki zginanie kablów wpływa na jakość sygnału, jest utrata sygnału. Po zechyleniu kabla światłowodowego światło przemieszczające się przez włókno musi wybrać inną ścieżkę. W prostym włóknie światło podróżuje w ładnej, prostej linii, ale kiedy ją zginasz, światło musi więcej podskakiwać. To dodatkowe podskakiwanie powoduje, że część światła wycieka z włókna, co nazywamy utratą sygnału.

Ilość utraty sygnału zależy od kilku rzeczy. Po pierwsze, zależy to od promienia zakrętu. Ostry zakręt o niewielkim promieniu spowoduje większą utratę sygnału niż delikatny zgięcie o dużym promieniu. Większość producentów określa minimalny promień zgięcia dla ich kabli światłowodowej MPO 12. Na przykład minimalny promień zgięcia może wynosić 10 -krotność średnicy kabla, gdy kabel znajduje się w normalnych warunkach pracy i 20 -krotność średnicy kabla podczas instalacji.

Powiedzmy, że masz kabel światłowodowy MPO 12 o średnicy 3 mm. Minimalny promień zgięcia podczas normalnej pracy wynosiłby 30 mm (10 x 3 mm), a podczas instalacji wynosiłby 60 mm (20 x 3 mm). Jeśli zginasz kabel do promienia mniejszego niż te wartości, prawdopodobnie wystąpisz znaczącą utratę sygnału.

Kolejnym czynnikiem wpływającym na utratę sygnału jest liczba zakrętów. Jeśli masz wiele zakrętów w kablu, utrata sygnału może się sumować. Każde zakręt przyczynia się do pewnej straty, a gdy masz kilka zakrętów blisko siebie, całkowita strata może stać się dość znaczna.

Wpływ na zniekształcenie sygnału

Oprócz utraty sygnału zginanie kabli może również powodować zniekształcenie sygnału. Zniekształcenie sygnału oznacza, że kształt sygnału zmienia się podczas przemieszczania się przez kabel. Może się to zdarzyć, ponieważ na różne długości fali światła we włóknie wpływają różnie przez zakręt.

Niektóre długości fali mogą doświadczyć większej straty lub opóźnienia niż inne, co może spowodować zniekształcenie sygnału. Jest to szczególnie problem w transmisji danych o dużej prędkości, w której nawet niewielka ilość zniekształceń może prowadzić do błędów w odbiorze danych.

Na przykład w sieci Ethernet w 100 Gb / s, stosując kable światłowodowe MPO 12, zniekształcenie sygnału może powodować błędy bitowe. Te błędy bitowe mogą prowadzić do retansmisji danych, które spowalniają sieć i zmniejszają jej ogólną wydajność.

Rola projektowania kablowego

Projekt kabla światłowodowego MPO 12 odgrywa również rolę w reakcji na zginanie. Niektóre kable są zaprojektowane tak, aby były bardziej tolerancyjne niż inne. Kable te wykorzystują specjalne rodzaje światłowodów i techniki konstrukcji kablowych w celu zmniejszenia wpływu zginania na jakość sygnału.

Na przykład Bend - Niewrażliwe włókna mają inny profil współczynnika załamania światła w porównaniu ze standardowymi włókienami. To pozwala im lepiej wytrzymać zginanie bez znaczącej utraty sygnału lub zniekształceń. Kiedy wybierasz kabel światłowodowy MPO 12, dobrym pomysłem jest poszukiwanie kabli, które używają włókien niewrażliwych, szczególnie jeśli spodziewasz się, że kable będą wygięte podczas instalacji lub pracy.

Prawdziwe - implikacje na świecie

W prawdziwym świecie wpływ zginania kabli na jakość sygnału może mieć poważne konsekwencje. Na przykład w centrum danych zła jakość sygnału może prowadzić do awarii sieci lub powolnych prędkości transferu danych. Może to kosztować firmy dużo pieniędzy pod względem utraconej wydajności i przychodów.

Jeśli uruchamiasz centrum danych o dużej skali z setkami lub tysiącami kabli światłowodowych MPO 12, nawet niewielka utrata sygnału lub zniekształcenie w każdym kablu może stanowić znaczący problem. Ważne jest, aby upewnić się, że kable są prawidłowo zainstalowane i że nie są wygięte poza zalecanymi limitami.

Jak zminimalizować wpływ zginania

Jak więc zminimalizować wpływ zginania kabli na jakość sygnału kabli światłowodowej MPO 12?

Po pierwsze, podczas instalacji należy postępować zgodnie z wytycznymi producenta dla minimalnego promienia gięcia. Użyj odpowiednich narzędzi i technik, aby zapewnić, że kable są delikatnie wygięte i w określonych granicach. Jeśli nie masz pewności, jak prawidłowo zainstalować kable, rozważ zatrudnienie profesjonalnego instalatora.

Po drugie, starannie zaplanuj routing kablowy. Staraj się unikać ostrych zakrętów i wielu zakrętów blisko siebie. Użyj systemów zarządzania kablami, takimi jak tace kablowe i stojaki, aby utrzymać zorganizowane kable i zapobiec przypadkowym zgięciu.

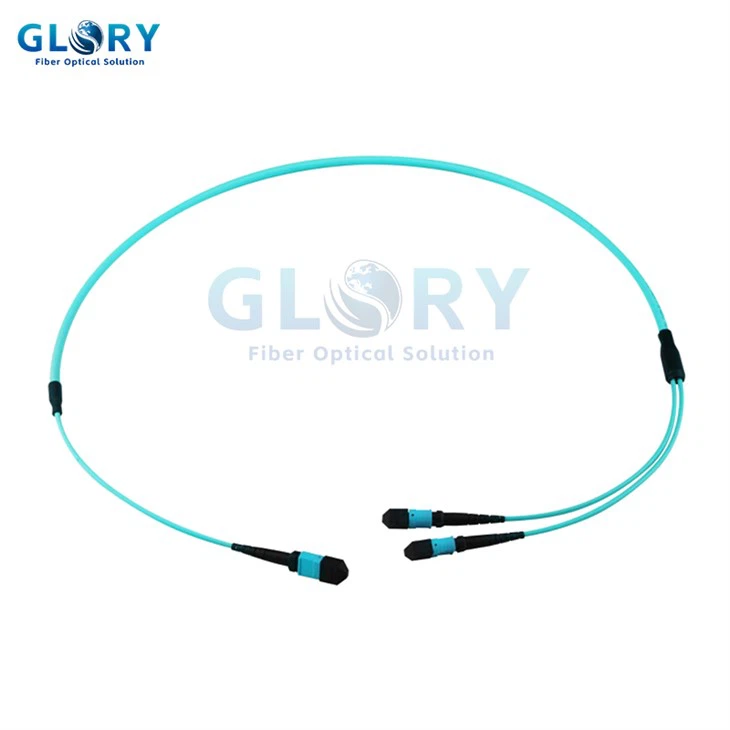

Na koniec wybierz wysokiej jakości kable światłowodowe MPO 12, które zostały zaprojektowane tak, aby były tolerancyjne. Możesz znaleźć różne opcje, w tymKabel bagażnika MPOWSznur MPO Fibre Patch, ISznur MTP Fibre Patch. Kable te są zbudowane tak, aby wytrzymać zginanie i zapewnić niezawodną transmisję sygnału.

Dlaczego to dla Ciebie ma znaczenie

Jako nabywca kabli światłowodowych MPO 12 zrozumienie wpływu zginania kabli na jakość sygnału jest niezbędne. Chcesz upewnić się, że zakupione kable będą działać dobrze w Twojej sieci. Wybierając odpowiednie kable i poprawnie je instalując, możesz uniknąć kosztownych problemów sieciowych i upewnić się, że transmisja danych jest szybka i niezawodna.

Jeśli znajdujesz się na rynku kabli światłowodowych MPO 12, nie wahaj się wyciągnąć ręki. Jesteśmy tutaj, aby pomóc Ci znaleźć najlepsze rozwiązania dla Twoich potrzeb. Czy potrzebujeszKabel bagażnika MPOWSznur MPO Fibre Patch, LubSznur MTP Fibre Patch, Mamy cię. Skontaktuj się z nami już dziś, aby rozpocząć rozmowę na temat twoich konkretnych wymagań i współpracujmy, aby uzyskać odpowiednie kable dla Twojej sieci.

Odniesienia

• ITU - T G.657. Ten standard zawiera specyfikacje dla niewrażliwych włókien i kabli z pojedynczym trybem.
• IEEE 802.3. Ten standard obejmuje standardy Ethernet, które są często używane w połączeniu z kablami światłowodowymi MPO 12 do transmisji danych o dużej prędkości.
• Dokumentacja producenta dla kabli światłowodowych MPO 12, która zwykle zawiera informacje na temat promienia giętu i wydajności sygnału.
