Optyczne pole rozkładu



24 rdzeni optyczne optyczne IP65



Optyczne pole rozkładu światłowodowego (FDB) jest komponentem stosowanym w sieciach światłowodowych do dystrybucji sygnałów optycznych i dostarczania punktów zakończenia. Służy jako punkt połączenia, w którym sygnały optyczne są dystrybuowane i zakończone, ułatwiając zarządzanie i organizację połączeń światłowodowych. FDB zazwyczaj zawiera adaptery i tace splicowe, aby uwzględnić połączenie i składanie włókien optycznych. Może być montowany na ścianie lub montowany na słupie i nadaje się zarówno do zastosowań wewnętrznych, jak i zewnętrznych.

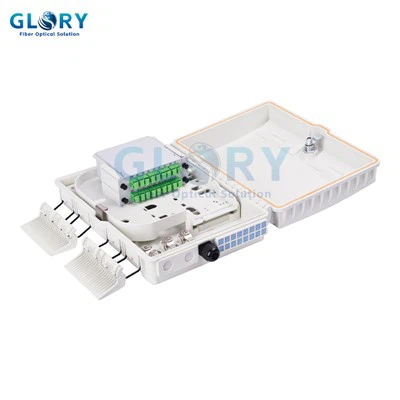

Pudełko rozkładu światłowodowego zaprojektowane dla sieci FTTX, integrujące składanie, podział i dystrybucję światłowodów. Zapewnia ochronę oceny IP65 i obsługuje do 24 zakończeń światłowodowych.



Specyfikacje:



Nazwa elementu	Optyczna skrzynka dystrybucyjna GL-FDB-24C
Rozmiar (mm)	340×250×110
Stawka IP	IP65
Tworzywo	ABS+PC lub ABS
Odpowiednia średnica kabla	Port wlotowy dla φ7-φ10 24 gniazdko dla kabla zrzutu 2 ~ 4 mm
Max pojemność	24F
Typ adaptera	SC, LC, FC
Typ rozdzielacza	1 × 2, 1 × 4, 1 × 8, 1 × 16 bez blokady rozdzielający można zainstalować jako opcję.
Metoda montażu	Montaż ściany lub słupa



Cechy:



• Całkowita zamknięta konstrukcja, bądź w ładnym kształcie.

• Odporny na mokro, wodoodporny, odporny na kurz, przeciwstarzeniowe.

• Zaciskowanie kabla podajnika i kropli kabla, składania światłowodów, utrwalenia, przechowywania, dystrybucji.

• Kabel, warkocze, sznurki łatki biegają własną ścieżką bez zakłócania siebie, instalacji adaptera SC typu kasety, łatwej konserwacji.

• Panel dystrybucyjny można podnieść, kabel podajnika można umieścić w sposób stawki na filiżankę, łatwy do konserwacji i instalacji.

• Ochrona światłowodu na terminalu, łatwa w obsłudze.

• Optyczne pole dystrybucji można zainstalować za pomocą rozdzielacza PLC, opcjonalnej tacy splicowej, blokady za pomocą klucza.

• Wprowadzanie kabli światłowodowych o pojemności 1 ~ 24 rdzenia bezpiecznika i łączenia z warkoczeniami, łącząc pigtails rozdzielacz PLC.

• Oznaczenie OEM i klienta są dopuszczalne



Warunki środowiskowe:



• Temperatura pracy: -40 stopni +60

• Względna wilgotność: mniejsza lub równa 93% (w stopniu +40)

• Ciśnienie atmosferyczne: 62 kPa ~ 101 kPa (przybliżone wysokość 0-5000 m)

• Wstaw stratę: mniejsze lub równe 0,35dB

• Strata powrotu: większa lub równa 50 dB

• Plug durability：>1000 razy

• Rezystancja izolacji: większa lub równa 1000 mΩ/500 V (DC)

• Grounding resistance ：>3000V (DC)/1min bez rozpadu, błyskawica



Zastosowania optycznego pola dystrybucji:



Ma to na uwadze wdrażania FTTX, stacje bazowe sieci komórkowej, infrastrukturę inteligentnych miast i rozszerzenia sieci przemysłowej, skrzynka obsługuje wydajne wdrożenie światłowodów (FTTH/FTTB) i sieci szkieletowych światłowodowych osiągających wiele punktów końcowych. 24-rdzeniowa pojemność umożliwia konsolidację i rozmieszczenie wystarczających włókien dla obszarów wymagających umiarkowanej gęstości, umożliwiając niezawodną transmisję sygnału optycznego do szerokopasmowych zastosowań, 5G/4G, CCTV lub przemysłowych zastosowań Ethernet, zapewniając jednocześnie długoterminową stabilność w narażonych lokalizacjach poprzez uszczelnienie środowiska.



FAQ:



P: Czy optyczne pole rozkładu: może działać w ekstremalnych temperaturach? ​​

Odp.: Tak, nasza obsługa pola -40 stopnia do +70 za pomocą gumowych uszczelek EPDM i obudowy opornej na UV w celu zapobiegania starzeniu się lub pęknięciu.



P: Co to są porty średniego rozpięcia?

Odp.: Porty boczne umożliwiające nieoszlifowany kabel podajnika i dostęp do kabla bez splicingu, skracanie czasu instalacji o 40% i zmniejszenie utraty sygnału.
